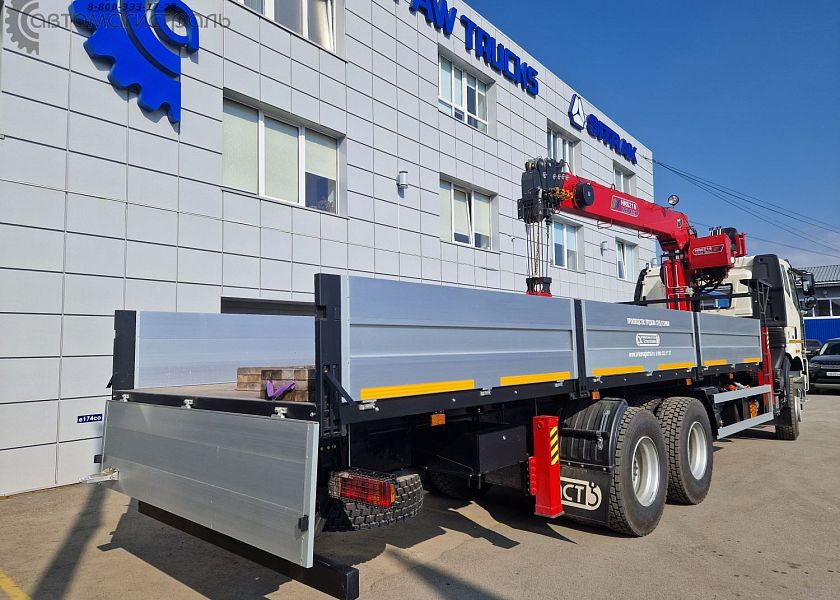

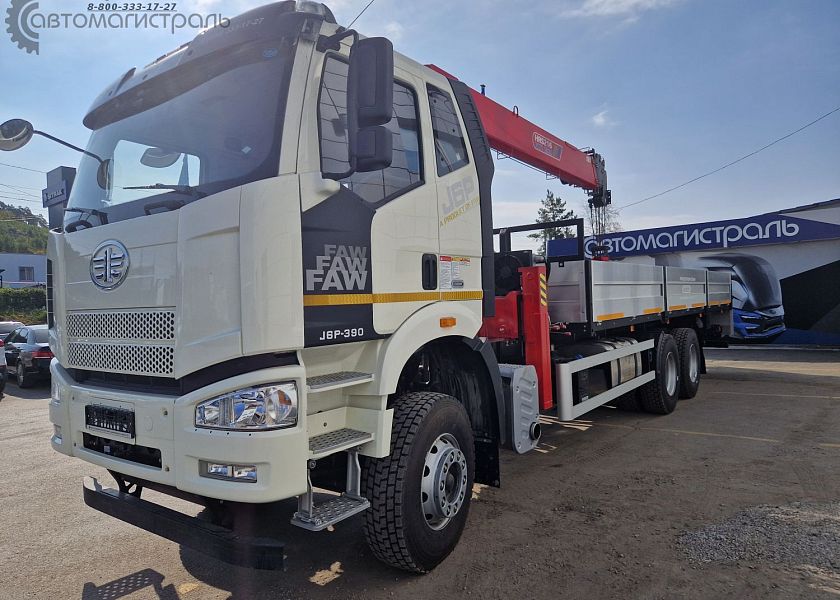

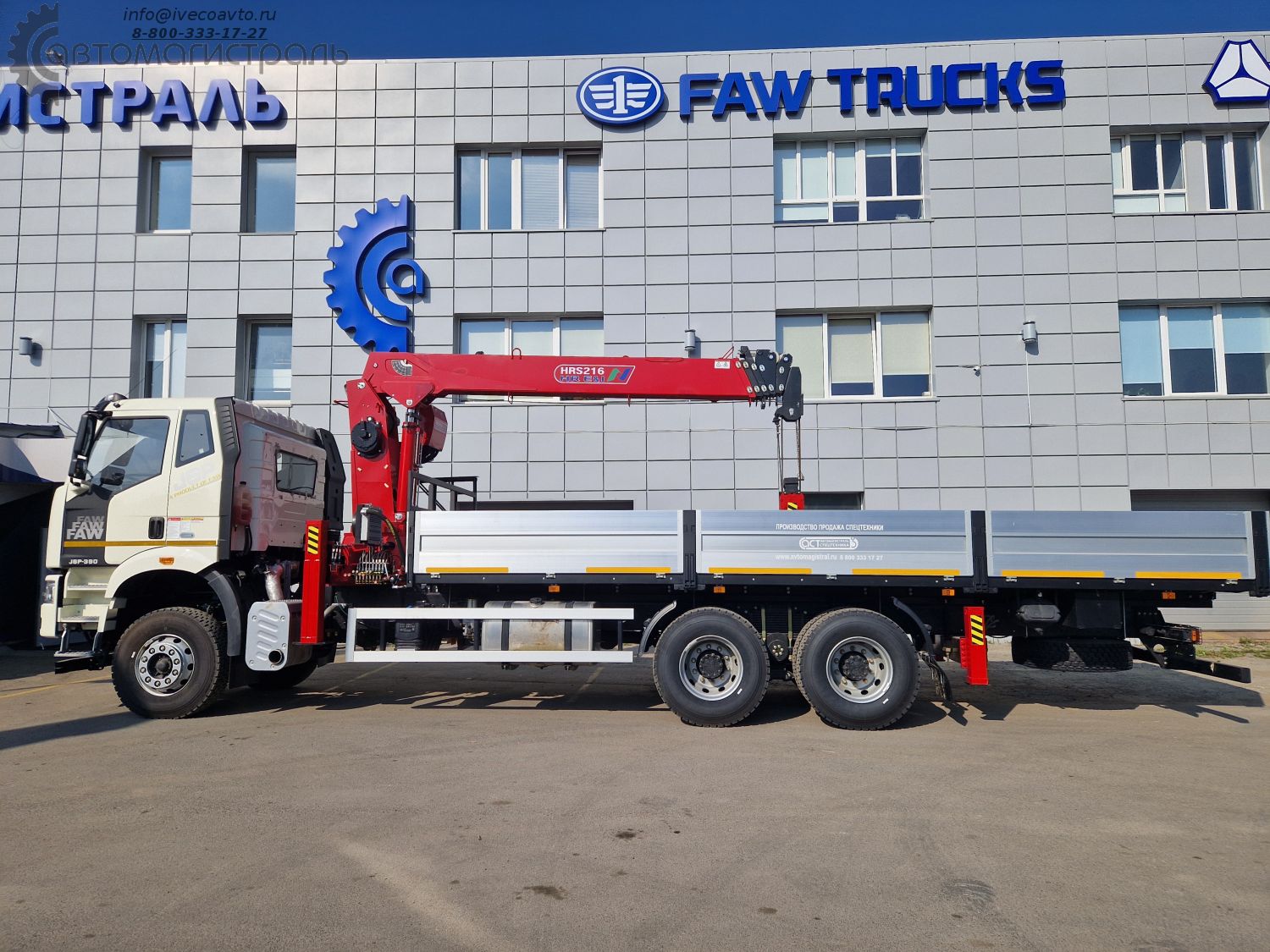

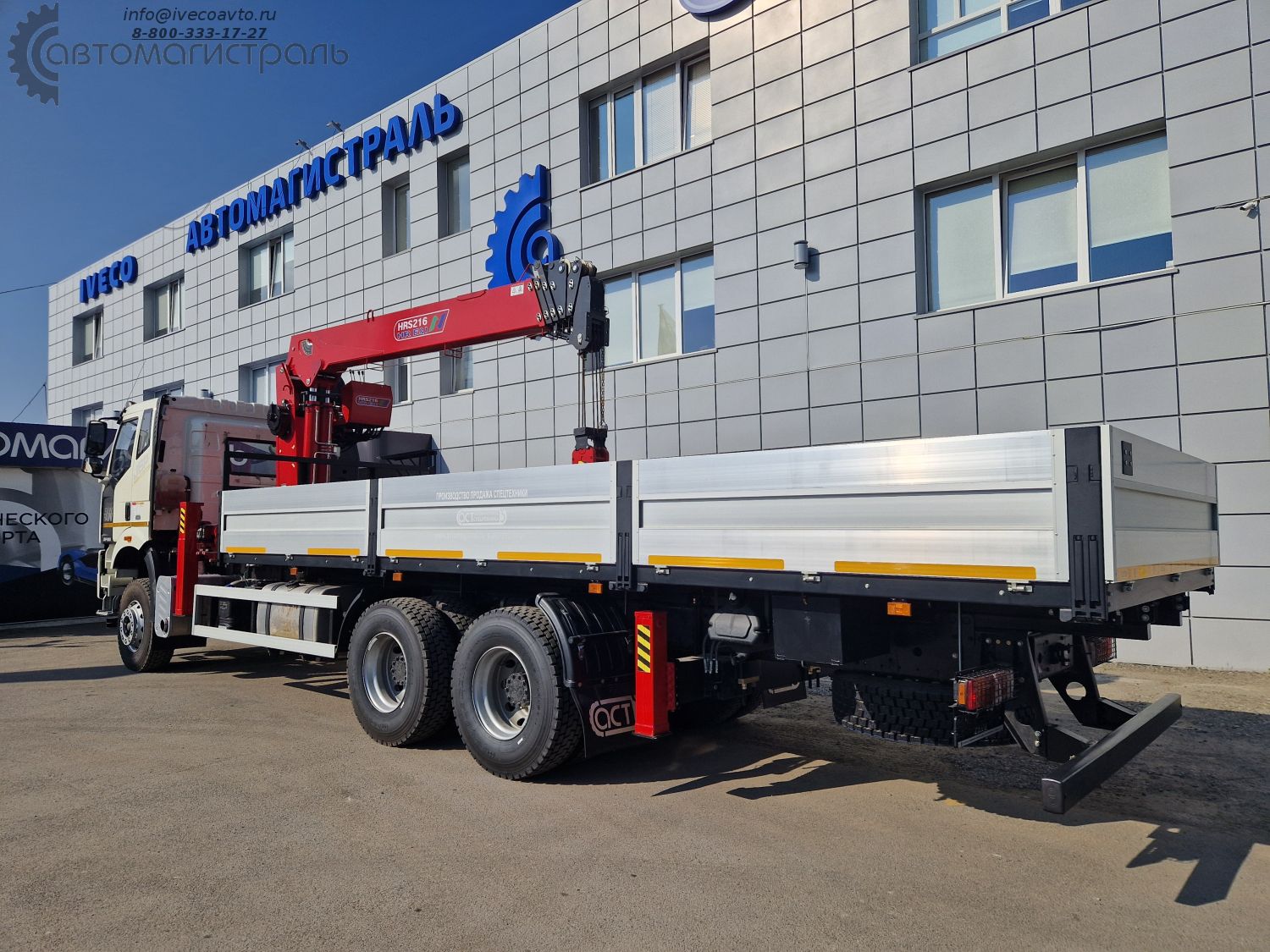

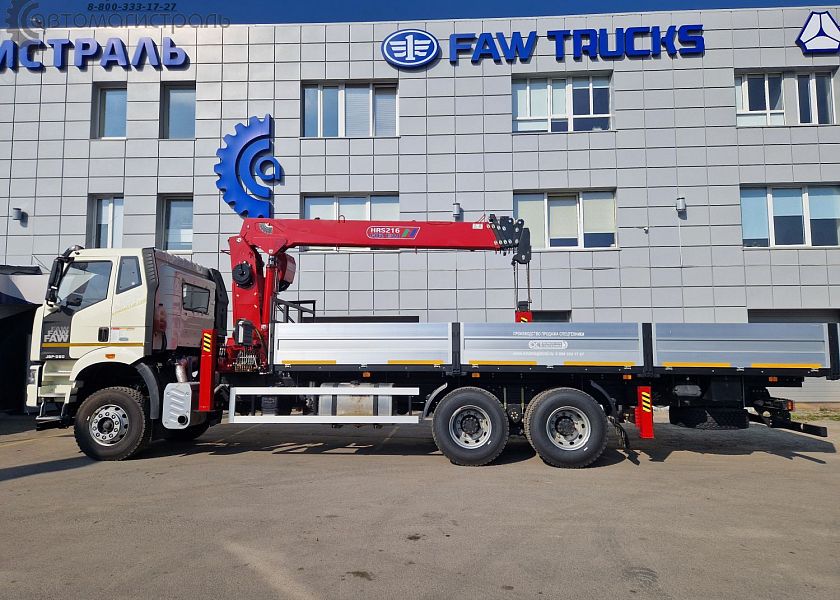

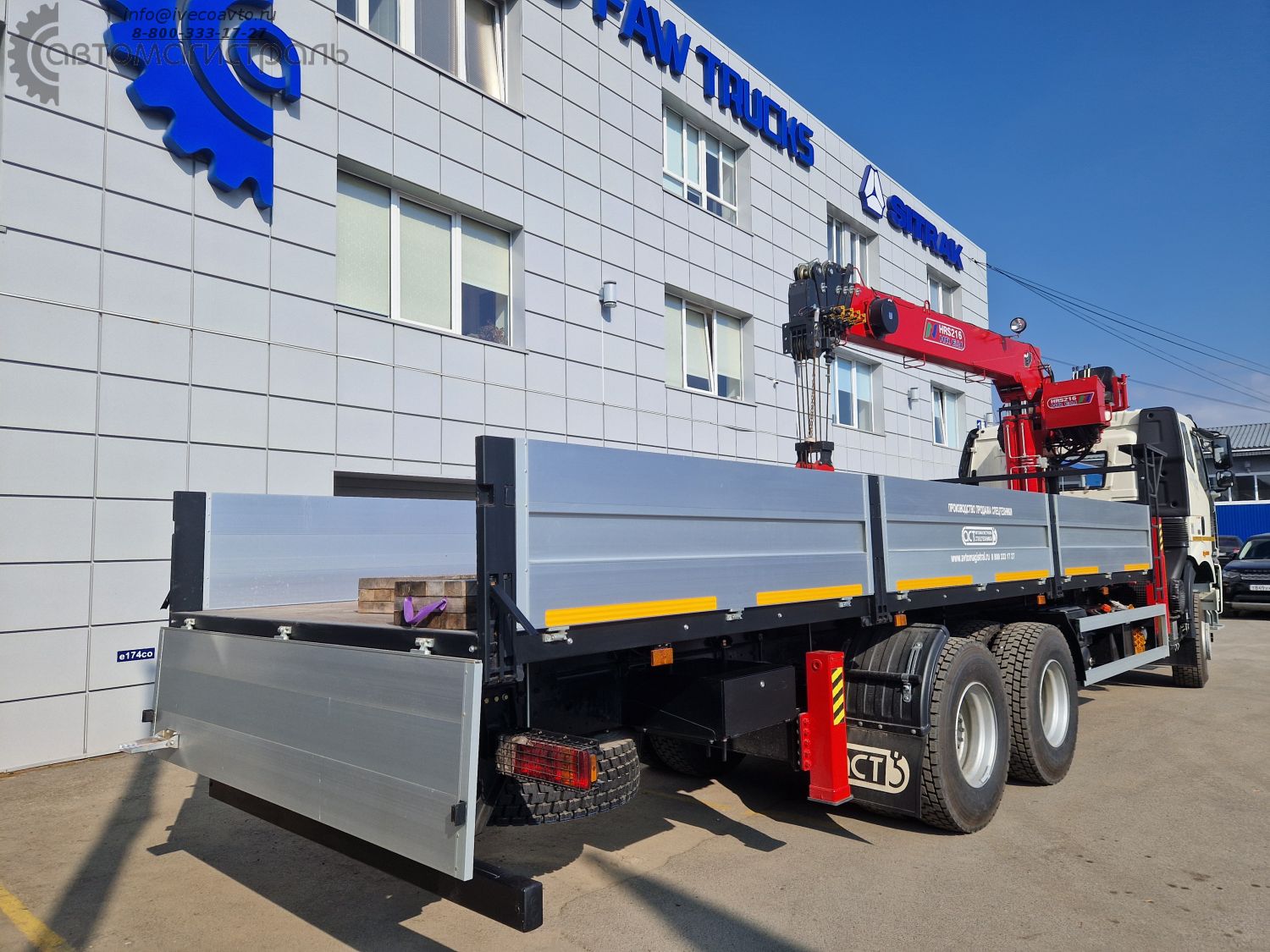

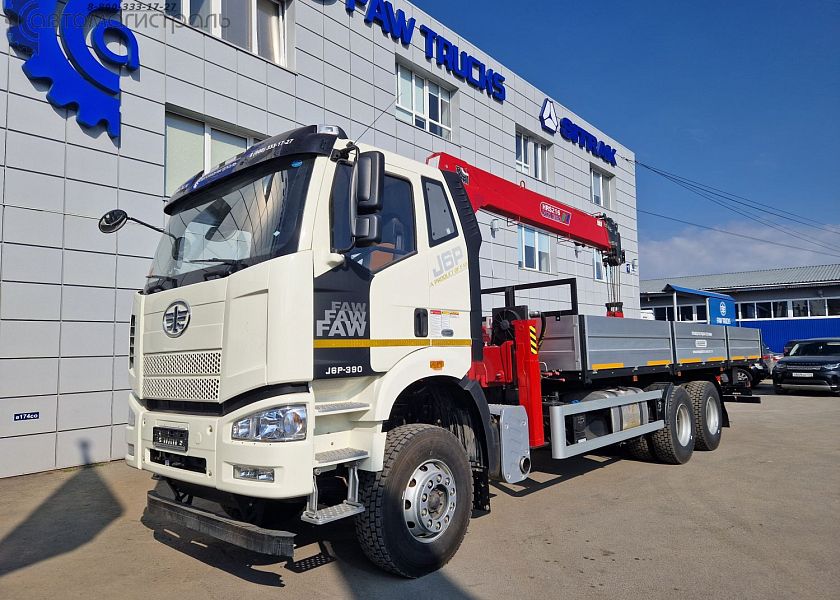

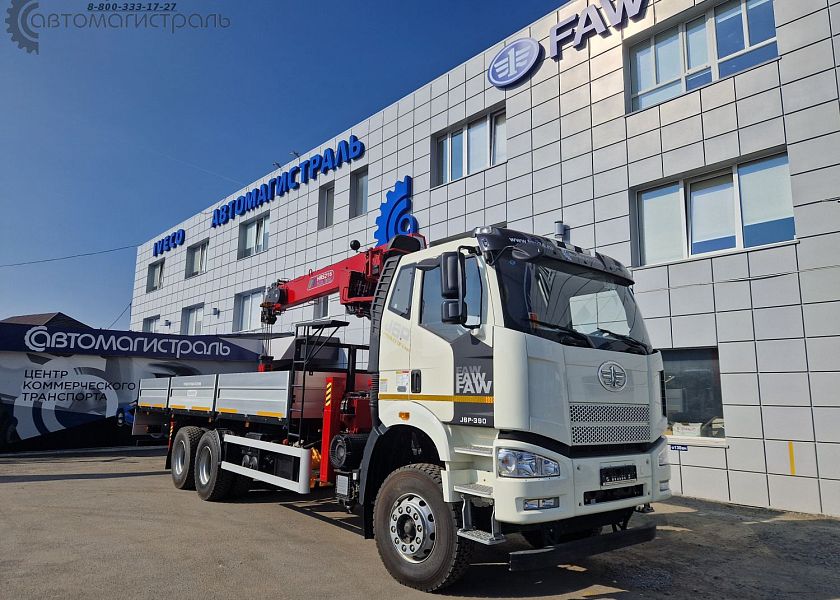

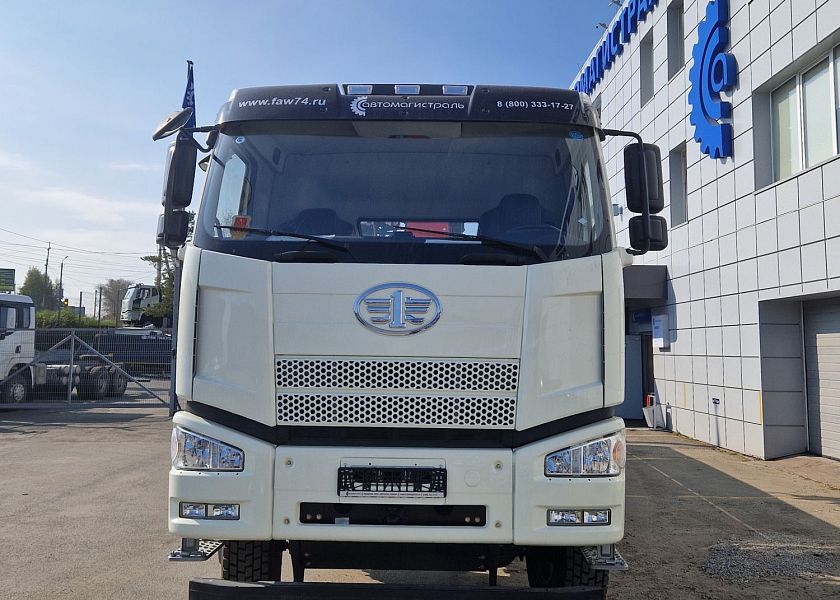

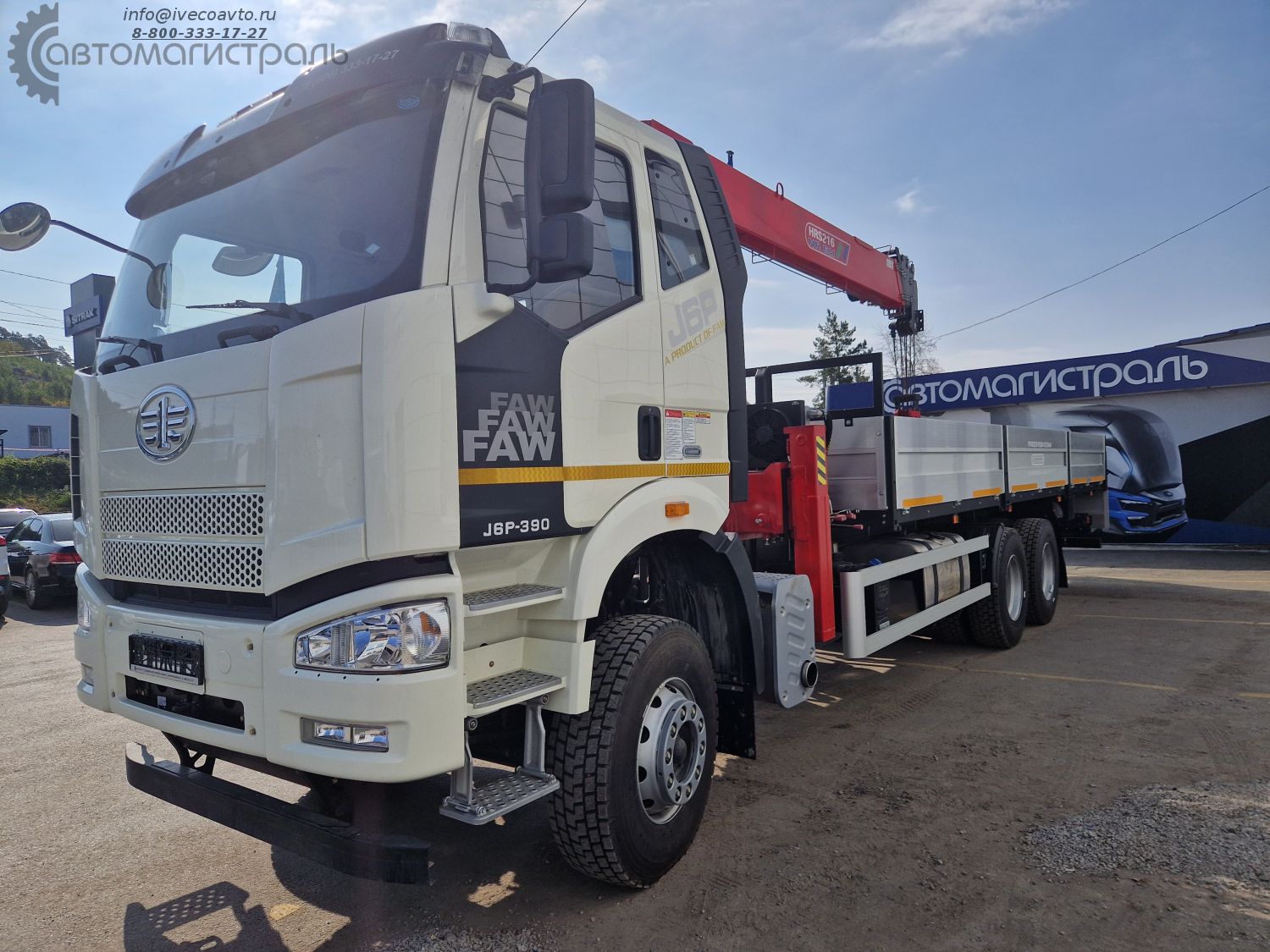

Бортовой автомобиль FAW CA 3250 с КМУ HORYONG HRS 216

Технические характеристики автомобиля

Базовое шасси-FAW СА3250

Колёсная формула-6х6

Двигатель

Модель-FAW, CA6DM2-42E51

Тип-дизельный с турбонаддувом и промежуточным охлаждением воздуха

Максимальная полезная мощность, л. с. (кВт)-420

Рабочий объем цилиндров, см3-11050

Степень сжатия-18,3

Количество цилиндров / Расположение-6 рядное

Экологический стандарт-Евро-5

Система охлаждения-Жидкостная

Система питания-непосредственный впрыск топлива с общей рампой

Система выпуска и нейтрализации отработавших газов-один глушитель со встроенной системой нейтрализации

Коробка переключения передач

Модель-CA10TAX190M2

Тип-механическая,

Количество передач-вперед - 10
назад - 2

Сцепление-430 мм, сухое, однодисковое, с пневмогидроусилителем

Система питания

Вместимость топливного бака, л-400

Шины

Размер шин-315/80 R22,5

Тормозная система

Рабочая-пневматический двухконтурный привод с разделением на контуры передняя ось / задняя тележка; ABS WABCO; тормозные механизмы всех колес барабанные

Стояночная-механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес

Вспомогательная-моторный тормоз - замедлитель с заслонкой в системе выпуска отработавших газов

Габаритные размеры автомобиля

Длина, мм-10 355

Ширина, мм-2 495

Высота max, мм-4 000

Параметры масс

Снаряженная масса, кг-16 500

Полная масса, кг-37 000

Грузоподъемность кг-20 500

Распределение нагрузки автомобиля полной массы

Нагрузка на передний мост, кг-7 950

Нагрузка на заднюю тележку, кг-27 600

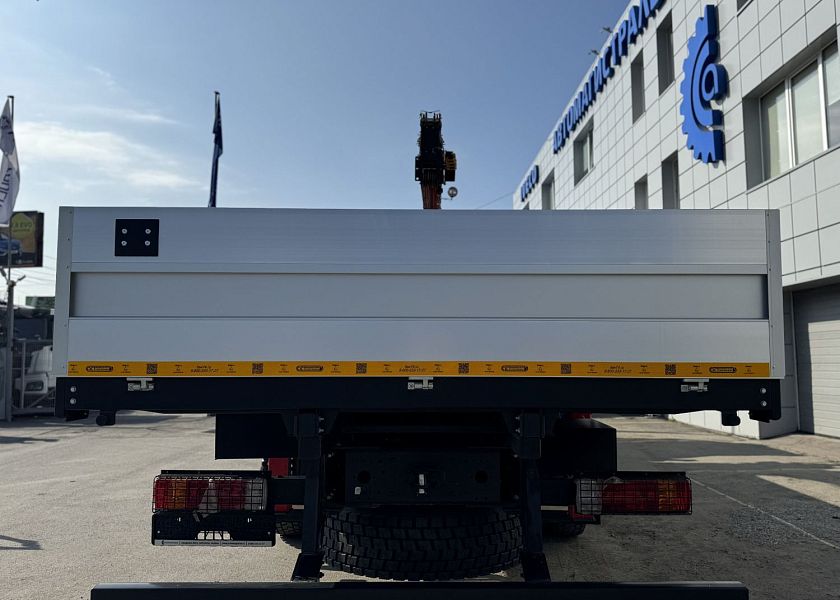

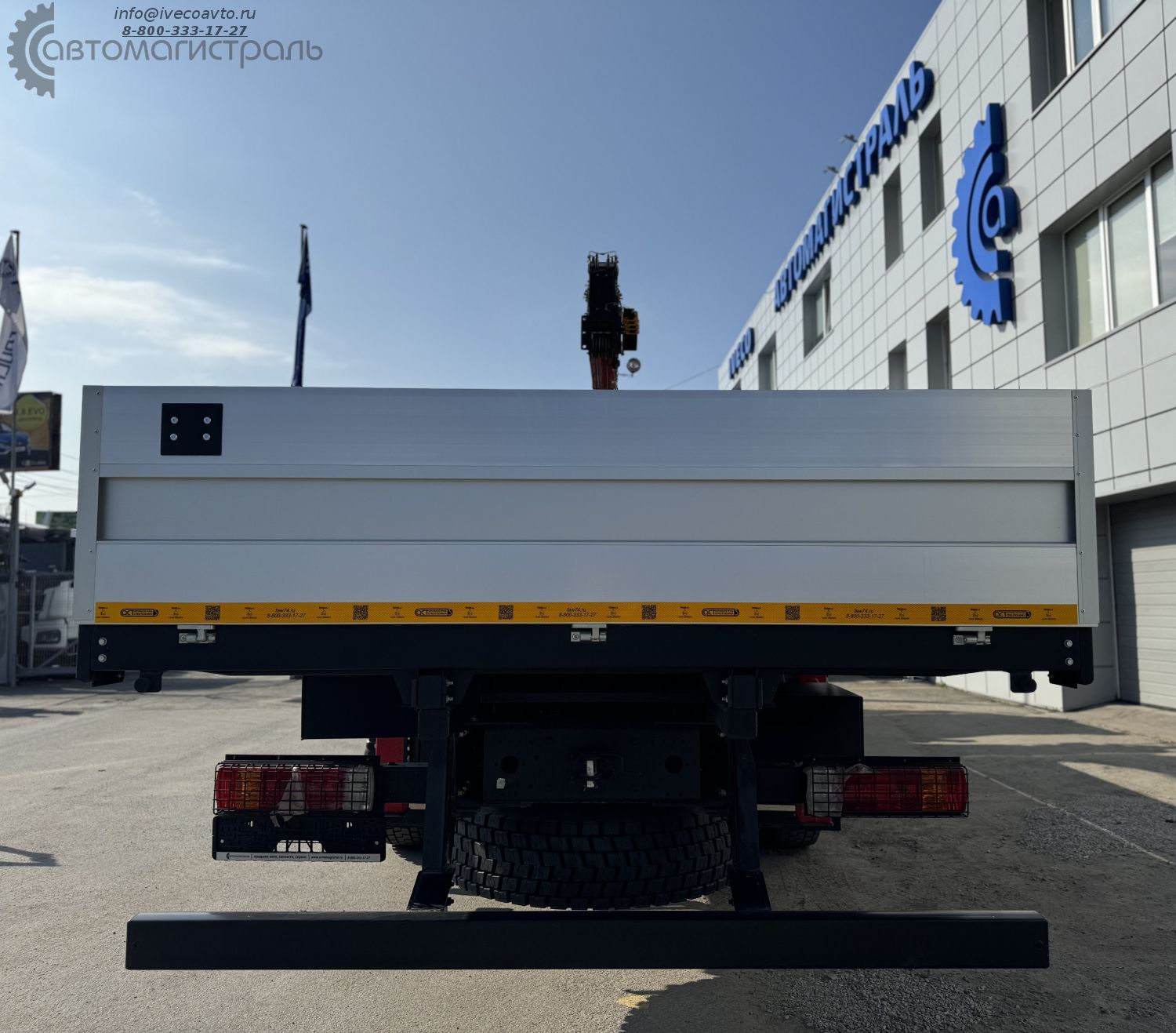

Габаритные размеры бортовой платформы

Длина, мм-6 500

Ширина, мм-2 450

Высота борта, мм-600

Материал исполнения борта

Сталь

Покрытие пола платформы-Фанера влагостойкая 27 мм

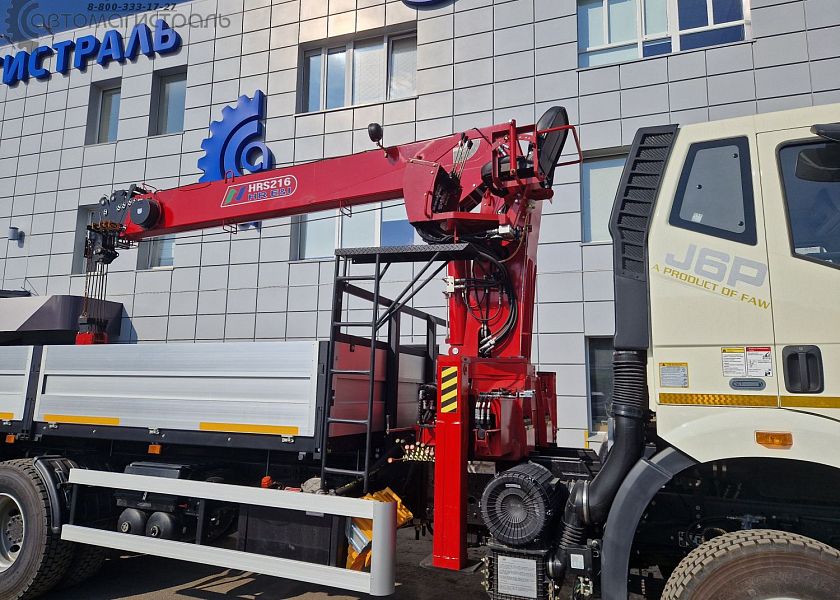

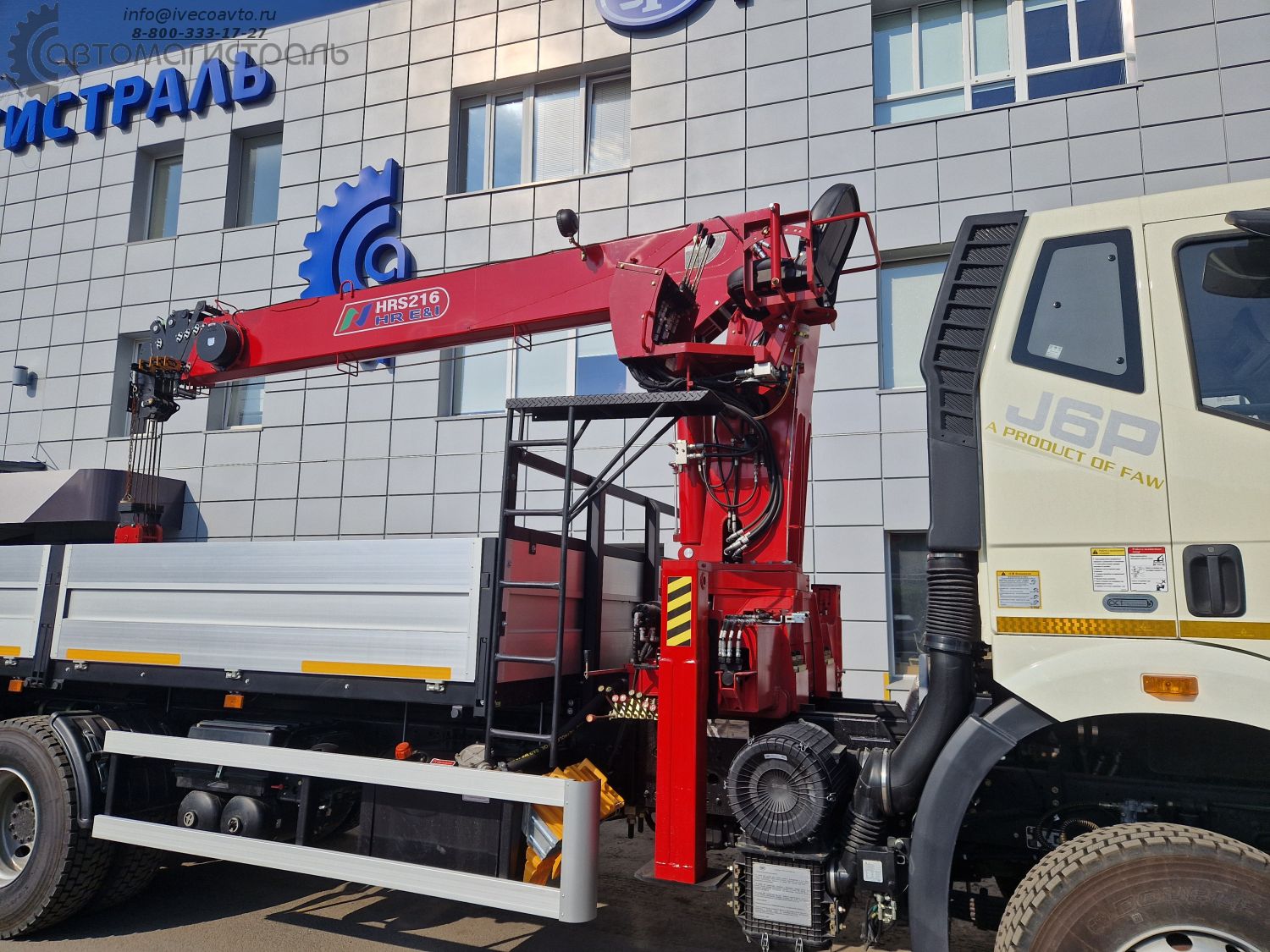

Основные технические характеристики КМУ

Производитель HORYONG CO LTD (Южная Корея)
Грузовой момент, т/м 18,0
Грузоподъемность на минимальном вылете, кг/м 8000/2,0
Грузоподъемность по секциям, кг/м 4000/4,6
2150/7,6
1300/10,7
900/13,7
630/16,7
470/19,7
Максимальный рабочий радиус, м 19,7
Максимальная высота подъема, м 23,0
Тип стрелы 6 - гранная
Количество секций, шт 6 (1 основная / 5 выдвижных)
Скорость выдвижения стрелы, м/сек 15,5 / 42
Угол подъема стрелы, град (-)17 ~ 80
Угол вращения стрелы, град 360 непрерывно
Скорость вращения, мин/оборот 2,0
Трос / Лебедка, мм/м 10 / 120
Объем гидросистемы, л 160
Радиатор охлаждения Есть
Пост управления Верхний

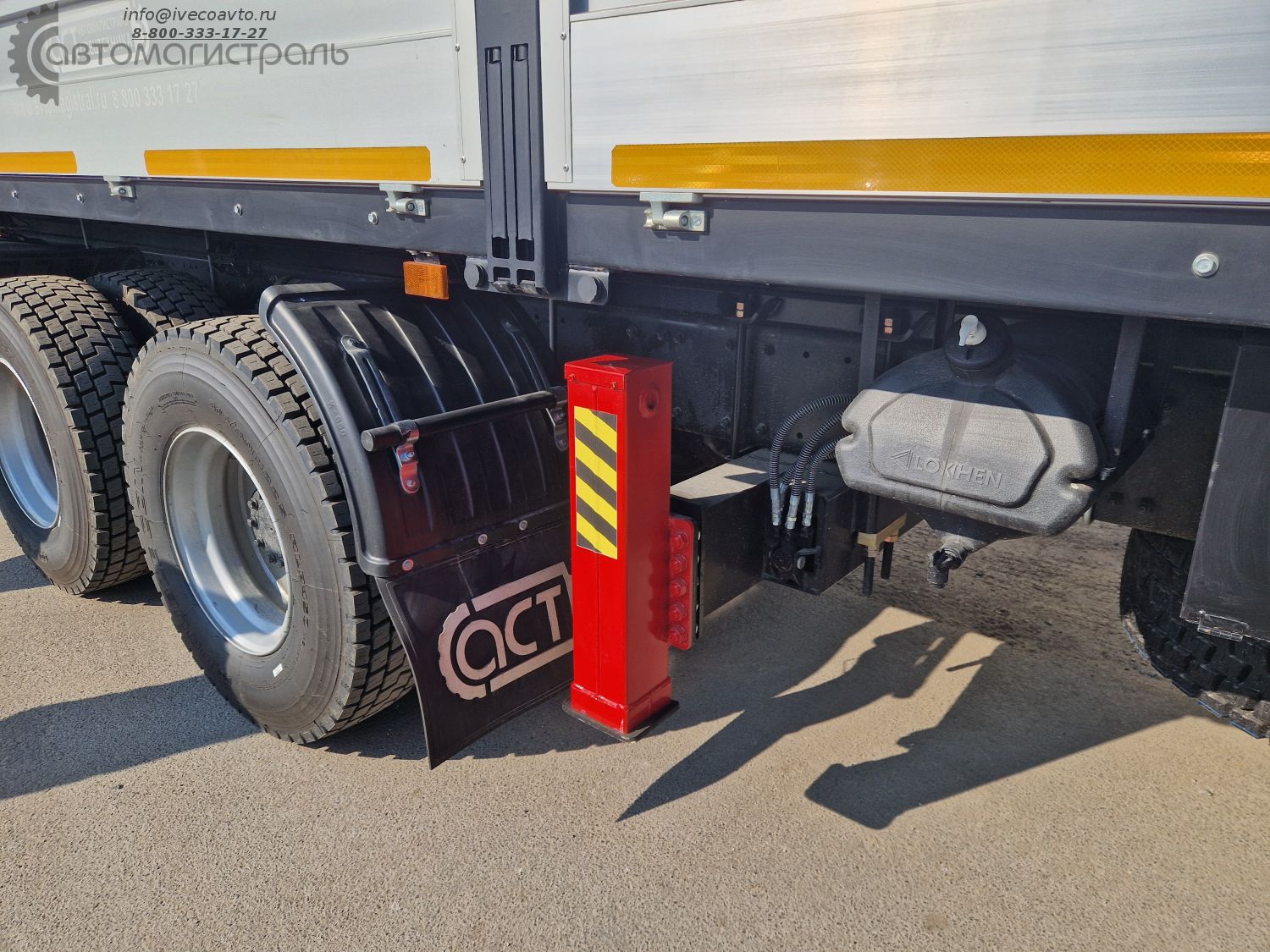

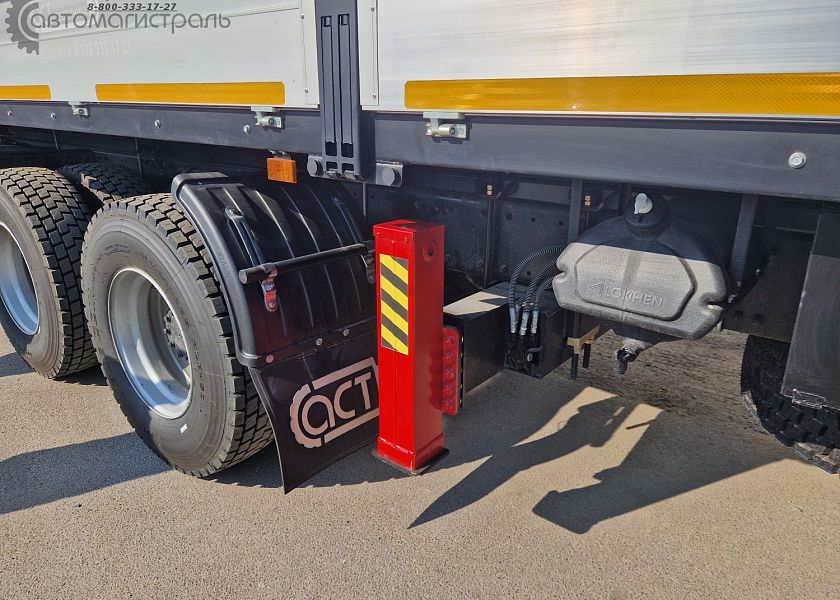

Аутригеры (опорный контур) Гидравлические выдвижные
Аутригеры передние, вылет, м 6,1
Аутригеры задние, вылет, м 4,3
