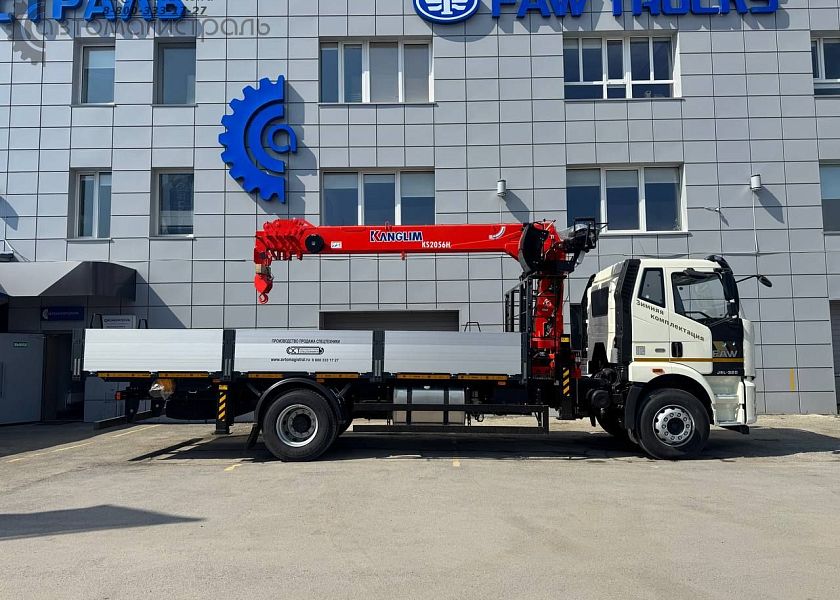

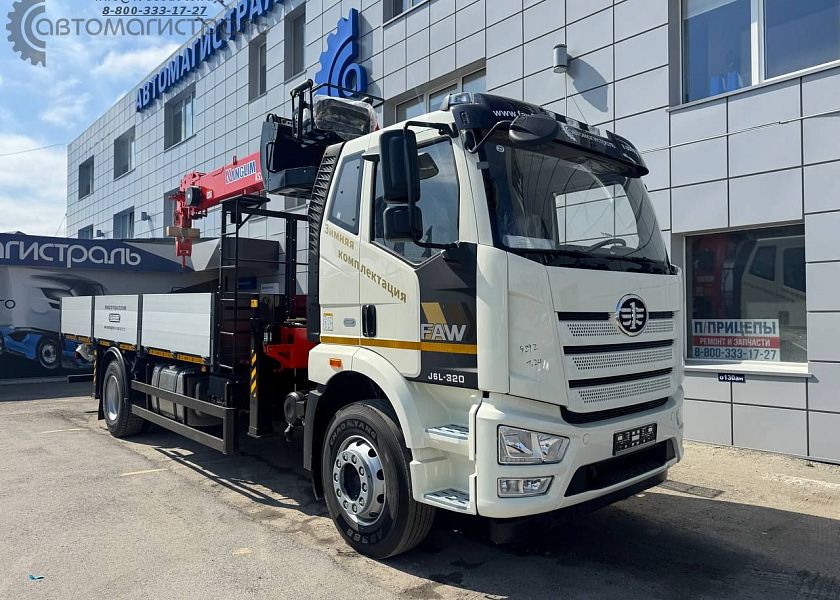

Бортовой грузовик Автомагистраль Спецтехника на FAW J6P с КМУ Kanglim

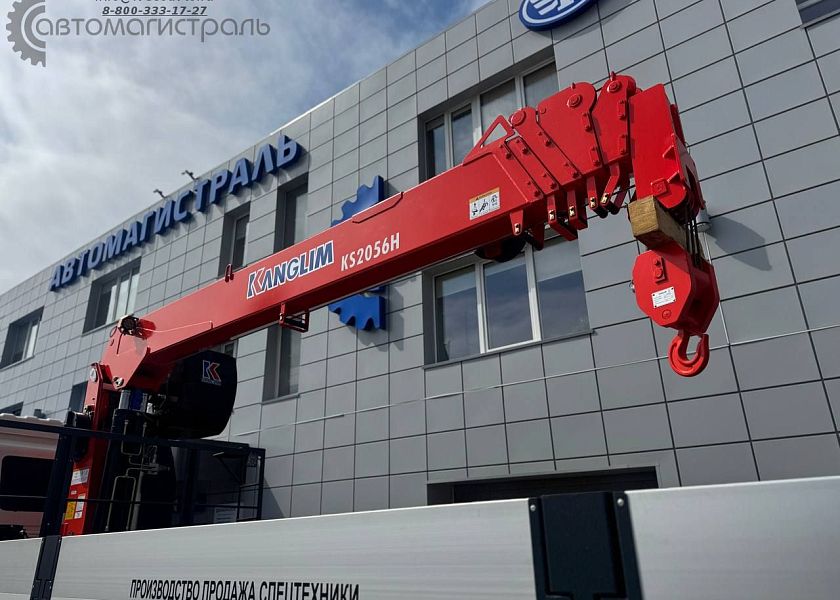

Основные технические характеристики КМУ:



Производитель-KANGLIM CO LTD (Южная Корея)

Грузовой момент, т/м-15,0

Грузоподъемность на минимальном вылете, кг/м-7000/2,0

Грузоподъемность по секциям, кг/м

7000/2,0

2300/6,0

1200/10,0

300/18,7

Максимальный рабочий радиус, м-18,7

Максимальная высота подъема, м-20,7

Тип стрелы 6 - гранная

Количество секций, шт-6 (1 основная / 5 выдвижных)

Скорость выдвижения стрелы, м/сек-14,2 / 38

Угол подъема стрелы / скорость, град / с-0 ~ 76 / 13

Угол вращения стрелы, град-360 непрерывно

Скорость вращения, мин/оборот-2,0

Скорость Гака, м/мин-16 / 4

Трос / Лебедка, мм/м-10 / 100

Пост управления-Верхний

Аутригеры (опорный контур)-Гидравлические выдвижные

Аутригеры передние, вылет, м-5,4

Аутригеры задние, вылет, м-5,1

Технические характеристики автомобиля
Базовое шасси	FAW СА3250
Колёсная формула	6х6
Двигатель
Модель	FAW, CA6DM2-42E51
Тип	дизельный с турбонаддувом и промежуточным охлаждением воздуха
Максимальная полезная мощность, л. с. (кВт)	420
Рабочий объем цилиндров, см3	11050
Степень сжатия	18,3
Количество цилиндров / Расположение	6 / рядное
Экологический стандарт	Евро-5
Система охлаждения	Жидкостная
Система питания	непосредственный впрыск топлива с общей рампой
Система выпуска и нейтрализации отработавших газов	один глушитель со встроенной системой нейтрализации
Коробка переключения передач
Модель	CA10TAX190M2
Тип	механическая
Количество передач	вперед - 10 назад - 2
Сцепление	430 мм, сухое, однодисковое, с пневмогидроусилителем
Система питания
Вместимость топливного бака, л	400
Шины
Размер шин	315/80 R22,5
Тормозная система
Рабочая	пневматический двухконтурный привод с разделением на контуры передняя ось / задняя тележка; ABS WABCO; тормозные механизмы всех колес барабанные
Стояночная	механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес
Вспомогательная	моторный тормоз - замедлитель с заслонкой в системе выпуска отработавших газов
Габаритные размеры автомобиля
Длина, мм	10 355
Ширина, мм	2 495
Высота max, мм	4 000
Параметры масс
Снаряженная масса, кг	16 500
Полная масса, кг	37 000
Грузоподъемность кг	20 500
Распределение нагрузки автомобиля полной массы
Нагрузка на передний мост, кг	7 950
Нагрузка на заднюю тележку, кг	27 600

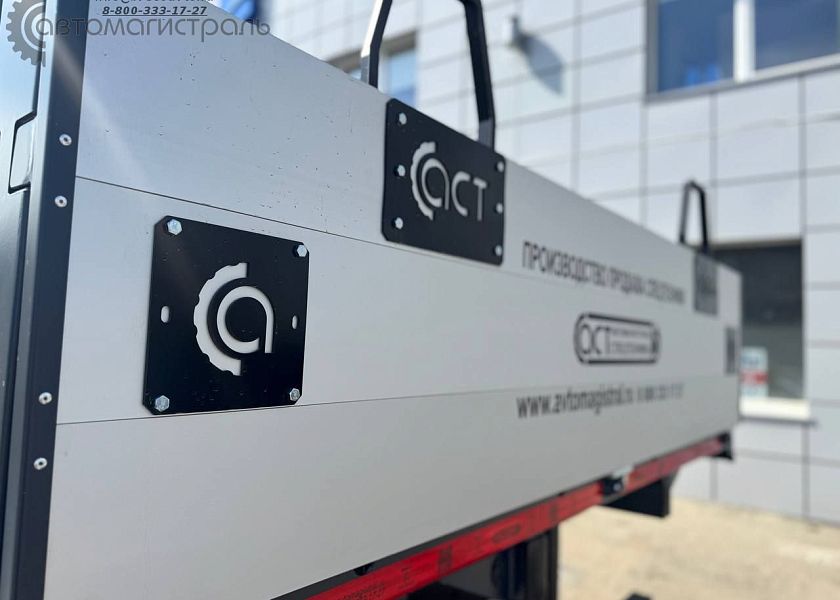

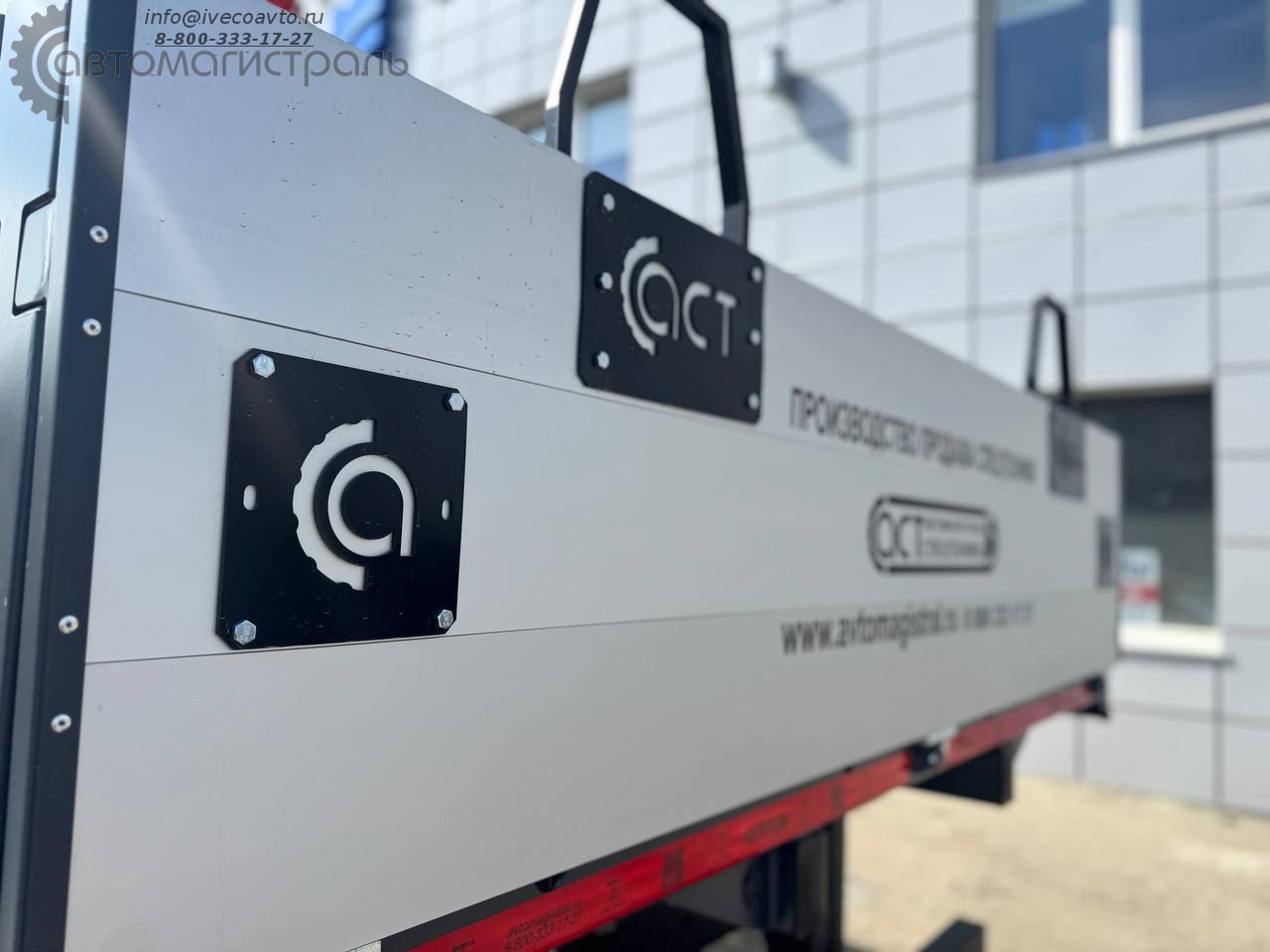

Габаритные размеры бортовой платформы
Длина, мм	6 500
Ширина, мм	2 450
Высота борта, мм	600
Материал исполнения борта	Сталь
Покрытие пола платформы	Фанера влагостойкая 27 мм
